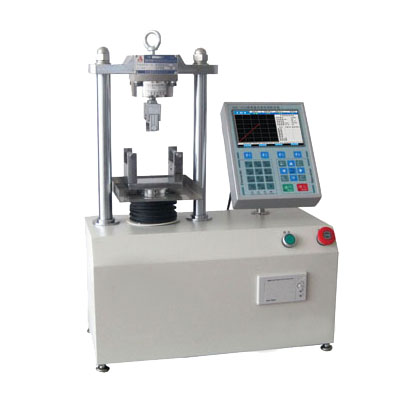

YDW-10/20微机控制电子抗折试验机
系统简介：
YDW-10/20型微机控制电子抗折试验机是我公司最新研制的产品，采用步进电机作为动力源，驱动精密滚珠丝杆进行加载，采用EBC-1000微电脑彩屏控制器对机器进行全自动控制，具有结构简单、噪音低、节能环保、操作简单等特点。主要用于水泥、红砖、耐火砖等材料的抗折强度测试，能按相应的国家标准规定的加载速度进行自动加载，加载过程中可实时动态显示载荷、速度、时间及试验曲线，并具有试验力保持功能，试验结束后能自动保存试验结果，试验结果可查询、打印。
产品功能
1、控制器采用32位ARM处理器进行控制和数据处理，功能强大,最多可存储10000组试验数据；
2、采用7寸彩屏显示，支持薄膜按键操作，美观大方，操作简单；
3、支持数据查询和试验报表打印功能；
4、用上下方向键可实现压头的快/慢升降调整，操作灵活、随意切换；
5、具有试验结束后返回初始位置的功能，智能、高效、快捷；
6、具有最大工作位置的上下限位保护功能及过载、过流保护功能，可靠、安全；
7、可实现恒速率加载、载荷保持、恒速率卸载等控制功能，具有加载平稳、控制精度高的特点；
8、具有以太网通讯接口，通过以太网可与计算机联机通讯及控制，或通过以太网方便地实现试验机联网；
主要技术参数指标
|
|
检验项目 |
技术要求 |
|
1 |
最大试验机 |
10KN |
20KN |
|
2 |
试验力分辨率 |
1/200000 |
|
3 |
示值相对性误差 |
1%-100%量程范围内 ±1% |
|
4 |
试验力示值重复性相对误差 |
≤1% |
|
5 |
加载速度范围 |
5-300N/s |
|
6 |
试验空间（高x宽） |
180x165mm |
|
7 |
最大行程 |
40mm |
|
8 |
加载方式 |
电动 |
|
9 |
电源电压（必须有可靠的接地措施） |
～220V±10% 50Hz |
|
10 |
功率 |
80W |
产品配置
|
名称 |
内 容 |
备注 |
|
主机 |
两立柱结构框架；喷塑壳体
精密滚珠丝杠副 |
1台
1套 |
|
控制器 |
EBC-1000微电脑试验机控制器 |
1套 |
|
驱动装置 |
57BYG步进电机及驱动器
齿轮减速机 |
1套
1只 |
|
传感器 |
|
1只 |
|
抗压夹具 |
Φ80 |
1付 |
|
弯曲附具 |
水泥抗折夹具 |
1套 |
|
打印机 |
热敏微型打印机 |
1套 |
|
专用软件 |
电子抗折抗压试验机测控软件 |
1套 |
|
