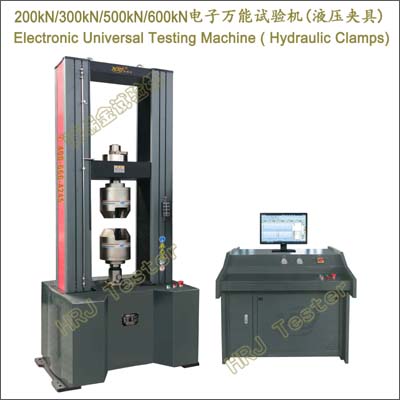

200kN/300kN/500kN/600kN电子万能试验机(液压夹具)
Electronic Universal Testing Machine(Hydraulic Clamps)
重要功能：
→对各种金属材料、非金属材料、复合材料在室温环境下进行拉伸试验、压缩试验、弯曲试验、抗扭转试验、剪切试验等，力学性能实验测试及研究。
→薄板、板材、带材、箔材、扁材、线材、棒材、型材、管材、薄片、方形、圆形、矩形、圆环形、铸铁、铸铁非铁合金、管段试样、比例试样(比例系数k=11.3或5.65)、非比例试样、全壁厚纵向剖条试样、全壁厚横向剖条试样、矩形横截面试样、圆形横截面试样。
→各种薄金属、丝材、细线、纤维、弹性体、泡沫材料性能试验。
→纺织、食品、药品、化妆品、橡胶、塑料、薄膜、生物材料性能试验。
→电子部件的拉脱、剥离、焊接强度试验。
→印刷电路板的剥离、弯曲强度、紧固件性能试验。
→木制品、纸产品、胶片样品的拉伸试验。
重要特点：
→人体工程学设计，机宜人、人适机，符合人-机-环境系统，高效、健康、舒适、安全。
→精密无间隙滚珠丝杠，高刚性、高稳定性、无振动冲击流线型荷载机架，大于1.2倍试验荷载刚度。
→高精度测力器，线性宽，稳定性好，保证荷载测力精度。
→高速率、低振动、免维护、静音型交流伺服电机驱动系统。
→内置以太网接口；方便的手持控制器，即停即行功能；操作灵活、随意切换。
→创新的HRJ液压夹持系统，内置平推型夹持，保证试样夹持时不受弯曲力、不损伤试样，精准可靠。
→HRJ静音型油源泵站系统，压差随动，自带冷却系统，保证油温不会升高，适于长期连续工作。
→电路板采用光电隔离设计，抗干扰能力强。
→多种完善的试验夹具，快速更换；可选T型工作台、防旋转夹具/附件装置、环境系统、引伸计。
→内置式全数字闭环、多通道、多功能、易操控的HRJ-Test测试系统软件/可定制英文版。多种标准方法（国标、国军标、英标、美标、德标、日标、意标、俄标、法标、澳标、欧标等/GB、GJB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR、IEC、GOST、CNS、APA)。
→试验过程的自动控制、数据采集、处理、分析、存储及显示。
→载荷自动保持、应力、应变控制、循环控制及自编程控制等多种控制方式。
→控制模式智能设置，控制方式之间无冲击、平滑切换，加载、卸载平稳。
→过程再现和数据再分析、曲线放大、比较、遍历；曲线可自由放大和缩小；满度自调。
→操控软件，采用模块化、开放式编程、个性化设计，可自行调整。
→标准模块；权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→操作提示和向导功能。
→灵活的Excel或Word报告格式，可选择、指定、排序、单独、合并、多类型输出。
→网络数据库管理，可与多家联网公司直联。
→试验结束自动返回，智能、高效、快捷。
→多重保护功能：试验力过载、过流、过压保护；试样破断安全保护；试验结束自动保护等。
重要参数：
|
WDW-Y系列;200kN/300kN/500kN/600kN电子万能试验机(液压夹具)
Electronic Universal Testing Machine(Hydraulic Clamps)(CE CUL/CSA) |
|
1 |
最大试验力 |
200kN/300kN |
500kN/600kN |
|
2 |
试验机准确度 |
0.5级/1级 |
|
3 |
负荷测量范围 |
0.4%～100%FS（0.5级）/1%～100%FS（1级） |
|
4 |
示值相对误差 |
±0.5%（0.5级）/±1.0%以内（1级） |
|
5 |
试验力分辨力 |
1/±300000F.S（全程分辨力不变） |
|
6 |
变形测量范围 |
0.2%～100%FS |
|
7 |
变形示值相对误差 |
示值的±0.5%以内； |
|
8 |
变形分辨力 |
最大变形量的1/±300000； |
|
9 |
位移示值相对误差 |
示值的±0.5%以内； |
|
10 |
位移分辨力 |
0.015µm； |
|
11 |
力控速率调节范围 |
0.005～5%FS/S |
|
12 |
力控速率相对误差 |
设定值的±1%以内； |
|
13 |
应变速率调节范围 |
0.02～5%FS/S |
|
14 |
应变速率相对误差 |
速率＜0.05%FS时，为设定值的±2%以内；
速率≥0.05%FS时，为设定值的±0.5%以内； |
|
15 |
横梁速率调节范围 |
0.001～300mm/min； |
0.001～200mm/min； |
|
16 |
横梁速率相对误差 |
速率＜0.01mm/min时，设定值的±1.0%以内；
速率≥0.01mm/min时，设定值的±0.2%以内 |
|
17 |
恒力、恒应变、恒位移控制范围 |
0.5%～100%FS； |
|
18 |
恒力、恒应变、恒位移控制精度 |
设定值＜10%FS时，为设定值的±1%以内；
设定值≥10%FS时，为设定值的±0.1%以内； |
|
19 |
横梁移动行程 |
1250mm/未含夹具 |
1200mm/未含夹具 |
|
20 |
有效试验跨度 |
610mm |
660mm |
|
21 |
试样夹紧方式 |
液压自动夹紧 |
|
22 |
电源电压 |
～380V±10%50Hz（须可靠接地） |
|
23 |
机器功率 |
≈5.0kw |
≈7.0kw |
|
24 |
载荷机架尺寸重量 |
LWH≈1050x750x2600mm；WT≈1800kg |
LWH≈1600x1300x2600mm；WT≈3200kg |
|
25 |
一体化液压控制柜尺及重量 |
LWH≈1200x900x1100mm，WT≈450kg |
重要配置：
|
名 称 |
内 容 |
备 注 |
|
载荷机架 |
大跨度、高刚性高稳定性无振动冲击流线型荷载机架 |
1台 |
|
驱动系统 |
交流伺服电机及驱动器 |
1套 |
|
测控系统 |
HRJ-Test全数字闭环、多通道、多功能、易操控 |
1套 |
|
一体化液压控制柜 |
独立式、可移动、一体化高集成、自冷却、静音型油源泵站 |
1套 |
|
测力传感器 |
|
1支 |
|
手持控制器 |
|
1只 |
|
液压夹具体 |
内置平推型液压夹持 |
1套 |
|
拉伸附具 |
可选圆试样V型钳口￠4～9mm、￠9～14mm、￠14～21mm；
可选板试样平钳口0～7mm、7～14mm、14～21mm； |
2付 |
|
压缩附具 |
|
1套 |
|
计算机 |
主流品牌 |
1台 |
|
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 |
|
试验机软件 |
中文版/可定制英文版 |
1套 |
引用标准、文献文件：
GB/T228.1；GB/T1499.1-2017；GB/T1499.2；HRJ Tester；GB/T13788-2017；GB/T3091-2015；GB/T3098.1；GB/T232；GB/T7314；JGJ107-2016；JGJ/T27-2014；YB/T4503-2015；GB/T3362-2017；GB/T31290-2014；GB/T3354-2014；GB/T5754.1-2015；GB/T32330-2015；YS/T1147-2016；ISO 6892-1；ISO 7348；ISO 23718；ISO 6935-1；HRJ Tester；ISO 6935-2；ASTM E8M-04；ASTM E9-89a；BS EN10002-1；ASTM D695；ASTM D4018；
Metallic materials-Tensile testing-Part1：Method of test at room temperature；HRJ Tester；Standard Test Methods for Tension Testing of Metallic Materials；Standard Test Methods of Compression Testing of Metallic Materials at Room Temperature；HRJ Tester；Metallic materials-Compression testing at ambient temperature；Metallic materials-Bend test；Metallic materials-Mechanical testing-Vocabulary；
Test methods for tensile properties of carbon fiber multifilament；Carbon fiber-Determination of the tensile properties of single-filament specimens；Test method of tensile properties of orientation fiber reinforced polymer matrix composite materials；HRJ Tester；Fiber-reinforced plastics composites-Determination of tensile properties；Fiber-reinforced plastics composites-Determination of compressive properties；Test method for longitudinal tensile properties of fiber-reinforced thermosetting plastic pipe；Steel cord conveyor belts-Longitudinal traction test-Part 1:Measurement of elongation；HRJ Tester；extension test；elongation test；percentage elongation test；percentage permanent extension test；percentage elongation after fracture test；percentage total elongation at fracture test；percentage reduction of area test；stress test；HRJ Tester；maximum force test；tensile strength test；yield strength test；upper yield strength test；lower yield strength test；proof strength non-proportional extension test；High Temperature Tensile Testing Machine；Low Temperature Tensile Testing Machine；High-Speed Testing Machine；Low-Speed Test System Testing Machine；Electronic Universal Testing Machine；Hydraulic Clamps Universal Testing Machine；
