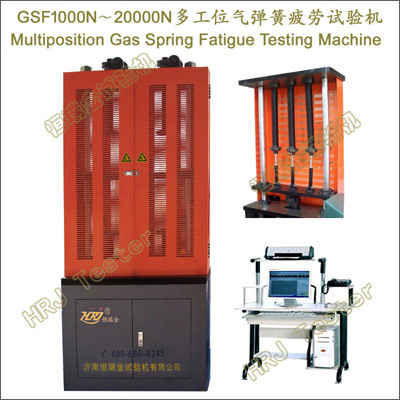

1000N～20000N气弹簧疲劳试验机(多工位)(CE CUL/CSA)
1000N～20000N.Gas Spring Fatigue Testing Machine(More position)(CE CUL/CSA)
→GSF1000N/2000N/5000N/10000N/20000N-2系列;双工位气弹簧疲劳试验机Two position Gas Spring Fatigue Testing Machine(CE CUL/CSA)；
→GSF1000N/2000N/5000N/10000N/20000N-3系列;三工位气弹簧疲劳试验机Three position Gas Spring Fatigue Testing Machine(CE CUL/CSA)；
→GSF1000N/2000N/5000N/10000N/20000N-4系列;四工位气弹簧疲劳试验机Four position Gas Spring Fatigue Testing Machine(CE CUL/CSA)；
→GSF1000N/2000N/5000N/10000N/20000N-M系列;多工位气弹簧疲劳试验机More position Gas Spring Fatigue Testing Machine(CE CUL/CSA)；
重要功能：
→自由型气弹簧（支撑杆）、自锁型气弹簧（调角器、可控型气弹簧）、随意停气弹簧（摩擦式气弹簧、平衡式气弹簧）、转椅气弹簧（气压棒）、牵引式气弹簧（拉力气弹簧）、阻尼器（阻尼型气弹簧）、普通钢气弹簧、不锈钢气弹簧等各种型式的气弹簧疲劳寿命试验测试和气弹簧疲劳性能测试及研究。
→气弹簧(支撑杆、气支撑、调角器、气压棒、阻尼器)：以氮气或其他惰性气体为储存介质的弹性元件。
→气弹簧行程位移控制、时间控制、频率控制、次数控制，试验过程实时显示。
→设定次数自动停机，并记录试验结果。
→依据GB及ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR等国际标准进行试验和提供检测数据。
→GB25751-2010压缩气弹簧技术条件Compression gas spring technical specification；
→GB/T25750-2010可锁定气弹簧技术条件Lockable gas spring technical specification；
→QC/T207汽车用普通气弹簧；
→JB/T7796-弹簧拉压试验机Tension and compression spring testing machine；
重要试验：
→气弹簧压缩疲劳试验；
→气弹簧拉伸疲劳试验；
→气弹簧锁定力疲劳试验；
→气弹簧常温循环寿命疲劳试验；
→可扩展气弹簧环境循环寿命试验-气弹簧高低温动态环境模拟疲劳试验；
重要特点：
→人体工程学设计，机宜人、人适机，符合人-机-环境系统，高效、健康、舒适、安全。
→高刚性、高稳定性的气弹簧疲劳载荷机架，机架尺寸可定制。
→高速率、低振动、免维护、静音型调速系统驱动。
→电路板采用光电隔离设计，抗干扰能力强。
→精密加载机构，保证各工位气弹簧疲劳试验荷载均匀、平稳运行。
→气弹簧疲劳试验预调节压紧机构、振幅调节机构、精准定位机构等。
→HRJ-Test微电脑气弹簧疲劳测控系统，多通道、多功能、易操控，全数字自动采集处理，自动计算，并显示相应的试验结果；自动保存、查询；配备微型打印机，可打印输出实验结果。
→嵌入式高性能单片CPU控制器；点阵式液晶；全中文操作显示；多按键操作；参数设置自动记忆、开机自动接续试验、前置拾取；
→单工位、双工位、三工位、四工位、多工位气弹簧疲劳试验分别控制，分别显示。
→气弹簧疲劳同步快速试验；自动复位。
→气弹簧疲劳试验数据多窗口显示。
→操作提示和向导功能。
→试验结束自动停止，智能、高效、快捷。
→多重保护功能：气弹簧试验力过载保护；气弹簧疲劳断裂保护；过流过压保护；试验结束自动保护等。
重要参数：
|
1000N～20000N.气弹簧疲劳试验机(双工位.三工位.四工位.多工位)(CE CUL/CSA)
1000N～20000N.Gas Spring fatigue Testing Machine(Two position)(Three Position)(Four position)(More position)； |
|
型号规格 |
GSF1000 |
GSF2000 |
GSF5000 |
GSF10000 |
GSF20000 |
|
气弹簧最大试验力 |
1000N |
2000N |
5000N |
10000N |
20000N |
|
气弹簧疲劳试验频率 |
1～20次/min可调 |
|
气弹簧疲劳试验振幅 |
0～±100mm |
|
气弹簧疲劳试验行程 |
0～200mm |
|
垂直试验空间 |
1000mm/可定制 |
|
计数器容量 |
9×109次 |
|
气弹簧上下固定压盘 |
Φ50mm自定位锥形结构面 |
|
气弹簧调整偏心精度 |
0.5mm |
|
气弹簧疲劳试验工位 |
1工位～8工位可选/多工位定制 |
|
电源电压 |
～380V±10% 50Hz（须可靠接地） |
|
主电机功率 |
2kW |
5kW |
主要配置：
|
名 称 |
内 容 |
备 注 |
|
载荷机架 |
高刚性、高稳定性、精密加载机构、精准定位机构 |
1台 |
|
驱动系统 |
|
1套 |
|
气弹簧疲劳测控系统 |
HRJ-Test微电脑测控系统,多通道、多功能、易操控；
中文版/可定制英文版 |
1套 |
|
疲劳试验附具 |
气弹簧疲劳试验专用夹具及工装 |
1套 |
|
操控柜 |
|
1台 |
|
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 |
产品扩展：微机控制气弹簧疲劳试验机系列
→GSFW1000N/2000N/5000N/10000N/20000N-2系列;微机控制双工位气弹簧疲劳试验机Computer Control Two position Gas Spring Fatigue Testing Machine(CE CUL/CSA)；
→GSFW1000N/2000N/5000N/10000N/20000N-3系列;微机控制三工位气弹簧疲劳试验机Computer Control Three position Gas Spring Fatigue Testing Machine(CE CUL/CSA)；
→GSFW1000N/2000N/5000N/10000N/20000N-4系列;微机控制四工位气弹簧疲劳试验机Computer Control Four position Gas Spring Fatigue Testing Machine(CE CUL/CSA)；
→GSFW1000N/2000N/5000N/10000N/20000N-5678系列;微机控制5678工位气弹簧疲劳试验机Computer Control Five/Six/Seven/Eight position Gas Spring Fatigue Testing Machine(CE CUL/CSA)；
→计算机控制，动态载荷测试、动态变形测试、定载荷疲劳试验、合格与不合格自动判断。
→计算机实时显示载荷－时间，载荷－变形，时间-变形等气弹簧特性试验曲线。
→计算机实现试验力控制，位移控制，时间控制，频率控制，次数控制，试验过程中实时显示各工位气弹簧载荷-时间衰减试验曲线。
→气弹簧试验力控制、气弹簧开启力、气弹簧启动力、气弹簧标称力、气弹簧伸展力、气弹簧最大伸展力、气弹簧最小伸展力、气弹簧压缩力、气弹簧最大压缩力、气弹簧最小压缩力、气弹簧锁定力、气弹簧公称力a、气弹簧公称力b、气弹簧动态摩擦力、气弹簧采力点、气弹簧弹力比率、气弹簧抗拉强度试验、气弹簧定负荷试验测试及研究。
→气弹簧位移控制、气弹簧伸张长度、气弹簧自由高度、气弹簧刚性锁定、气弹簧弹性锁定、气弹簧伸展速度、气弹簧伸展时间、气弹簧行程、气弹簧常温寿命测试及研究。
→气弹簧变形控制、气弹簧变形量、气弹簧定变形试验、气弹簧循环试验、气弹簧残余变形量测试及研究。
→可选标准机柜(计算机、测控系统一体化集成)；
→可选旋转式计算机操控系统Computer Control System(CCS)；
→可选触屏操控系统Touch Screen System(TSS)；
产品更新升级说明：
→GSF1000N/2000N/5000N/10000N/20000N气弹簧疲劳试验机系列：为QTP系列1000N～20000N气弹簧疲劳试验机(双工位，三工位，四工位，多工位)更新换代升级版，替代原QTP系列产品。
