首页 >> 产品展示 >> NDS,NDW,EZ线材材料螺栓扭转试验机 >> EZ-系列 4mm~14mm线材扭转试验机LCD Metal Wire Torsion Tester

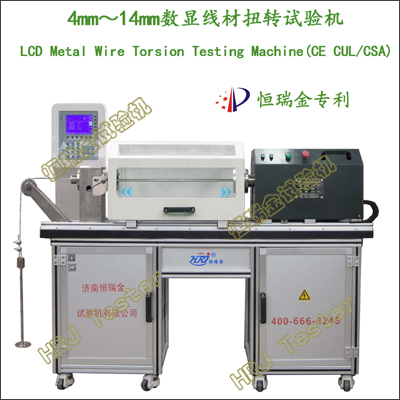

EZ-系列;4mm/5mm/6mm/10mm/12mm/14mm线材扭转试验机(科研型)
NDW-XC系列;5mm/6mm/10mm/12mm/14mm线材扭转试验机(出口型)(CE CUL/CSA)
→4m/5mm/6mm/10mm/12mm/14mm.LCD Metal Wire Torsion Testing Machine(CE CUL/CSA)
重要功能:
→线材单向扭转试验Wire-Simple torsion test(线材绕自身轴线向一个方向均匀旋转360°作为一次扭转,扭转至规定次数或线材断裂)。
→线材双向扭转试验Wire-Reverse torsion test(线材绕自身轴线向一个方向均匀旋转360°作为一次扭转,扭转至规定次数后,向相反方向旋转相同次数或线材断裂)。
→金属材料线材、双金属线、复合材料、裸电线等圆截面及异型截面导体(接触线等)单向扭转试验、双向扭转试验测试及研究。
→检测线材在单向扭转、双向扭转中承受塑性变形的能力及显示线材的表面和内部缺陷。
→观测线材断口形状及缺陷(平的、阶梯行的、斜的、扇形的、带裂缝的、带缩孔的等)。
→观测线材裂层(沿线材扭转条纹出现破坏金属连续性的裂缝或飞刺等)。
→用于公称直径1.0mm~14.0mm金属线材、铜、铝及其合金、复合材料等单向扭转试验检测。
→用于公称直径1.0mm~10.0mm金属线材、铜、铝及其合金、异型截面导体(接触线等)、复合材料等双向扭转试验检测。
依据标准:
→ISO7800:2012(E) Metallic materials-Wire-Simple torsion test MOD;
→ISO9649:Metallic materials-Wire-Reverse torsion test MOD;
→ISO4101:Drawn steel wire for elevator ropes-Specifications MOD;
→GB/T239.1-2012金属材料 线材第1部分:单向扭转试验方法Metallic materials-Wire-Part1:Simple torsion test;
→GB/T239.2-2012金属材料 线材第2部分:双向扭转试验方法Metallic materials-Wire-Part2:Reverse torsion test;
→GB/T5223-2014预应力混凝土用钢丝Steel wire for prestressing of concrete;
→GB/T5224-2014预应力混凝土用钢绞线Steel strand for prestressed concrete;
→GB/T21839-预应力混凝土用钢材试验方法Steel for prestressed concrete-Test methods;
→GB/T4909.4-裸电线试验方法 第4部分:扭转试验Test methods for bare wires-Part4:Torsion test;
→GB/T11181-2016子午线轮胎用钢帘线Steel cord for radial tyre;
→GB/T14450-2016胎圈用钢丝Bead wire;
→GB/T3952-2016电工用铜线坯 Copper drawing stock for electrical purpose;
→GB/T3428-2012架空绞线用镀锌钢线Zinc-coated steel wire for stranded conductors;
→GB/T20509-电力机车接触材料用铜及铜合金线坯Copper and copper alloys drawing stock for the contacting materials of electric locomotives;
→YB/T5198-2015电梯钢丝绳用钢丝Steel wires for elevator ropes;
→YB/T5197-航空用钢丝绳Steel wire ropes for aeronautical use;
→TB/T2809-2017电气化铁道用铜及铜合金接触线Copper and Copper-Alloy Contact Wires for Electric Railway;
→TB/T3111-2017电气化铁道用铜及铜合金绞线Stranded Copper and Copper-Alloy Conductors for Electric Railway;
重要特点:
→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
→高刚性、高稳定性、无振动冲击、流线型卧式载荷机架;可拆装式滚轮移动装置、刹车定位、轻巧方便。
→高速率、低振动、免维护、静音型电机驱动系统。
→电路板采用光电隔离设计,抗干扰能力强。
→高精度拉紧力加力砝码。
→HRJ-Test微电脑测控系统,全数字数据采集处理,自动计算,并显示相应的试验结果。
→HRJ-Test液晶控制器,点阵式,多功能、易操控,中文界面,直观易读,多按键操作(可定制英文版)。
→多种标准方法(国标、国军标、英标、美标、德标、日标、意标、俄标、法标、澳标、欧标等/GB、GJB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR、IEC、GOST、CNS)。
→数字式锁定开关,自动控制,扭断锁存,运行安全。
→电子自动计数,自动保存、实时查询。
→滑动卡具,调整空间,轻松、快捷、摩擦阻力小。
→拉紧力加载机构,轻便快捷、安全自锁。
→透明安全防护罩、高强度、耐冲击,实时观察。
→操作提示和向导功能。
→试验结束自动返回,智能、高效、快捷。
→多重保护功能:过载保护;过流过压保护;试样破断时安全保护;试验结束自动保护等。
重要参数:
EZ-系列;4mm/5mm/6mm/10mm/12mm/14mm线材扭转试验机(CE CUL/CSA)
4mm/5mm/6mm/10mm/12mm/14mm.LCD Metal Wire Torsion Testing Machine(Digital)

中国型号规格
EZ-4/5/6
EZ-10
EZ-12/14
出口型号规格
NDW-XC4/5/6
NDW-XC10
NDW-XC12/14
1
检测线材直径
1.0~4.0/5.0/6.0mm
3.0~10.0mm
10.0~12.0/14.0mm
2
可调扭转速度
0.5~2r/s
0.25~1r/s
0.1r/s
3
<公称抗拉强度相应力值的2%拉紧力(N)
2N~150N/200N
50N~300N
4
两夹头间可调距离
0~500mm
0~350mm
5
两夹头同轴度
<Ф0.1mm/1000mm
6
滑动卡具平直度
<0.2mm/1000mm
7
计数分辨值
360°/r
8
夹持钳口硬度
HRC55~65
9
载荷机架尺寸(LWH)
≈1900x560x1150mm
10
机器重量
≈500kg
线材直径≤3.0mm,选择EZ-1A/3A;NDW-XC1/XC3;1mm/3mm高速线材扭转试验机
主要配置:

名   称
内       容
备 注
载荷机架
卧式、高刚性、高稳定性、无振动冲击、流线型
1台
驱动系统

1套
线材扭转测控系统
HRJ-Test微电脑测控系统,多通道、多功能、易操控/可定制英文版
1套
线材扭转试验附具

1套
拉紧力砝码
精度≤±1%
1套
安全防护罩
透明、实时观察、高强度、耐冲击
1套
技术资料
说明书、装箱单、合格证、服务单
1套

产品扩展
→1mm/3mm高速线材扭转试验机(科研型);
→EZW-系列;3mm/4mm/5mm/10mm/12mm/14mm微机控制线材扭转试验机;
→NJR-系列;1mm/3mm/4mm/5mm/6mm/10mm线材扭转卷绕试验机;
→NJR-C系列;1mm/3mm/4mm/5mm/6mm/10mm微机控制金属线材扭转卷绕试验机;
→EZ-Y系列;16mm/18mm/20mm/30mm大直径线材棒材扭转试验机(自动夹持);
→EJJ-系列;1mm/3mm/4mm/5mm/6mm/10mm金属线材扭转试验机(经济型);
→CCBT系列;5.0mm~11.0mm纤维复合材料芯棒扭转试验机;
→CCWT系列;5.0mm~11.0mm纤维复合材料芯棒卷绕试验机;
High Speed Wire Torsion Testing Machine;Computer Control Metal Wire Torsion Testing Machine;LCD Metal Wire Torsion Wrapping Testing Machine;Computer Control Metal Wire Torsion Wrapping Testing Machine;Automatic Clamping Steel bar Torsion Testing Machine;Digital Metal Wire Torsion Testing Machine;Fiber Composite Core Bar Torsion Tester;Fiber Composite Core Bar Winding Tester;
