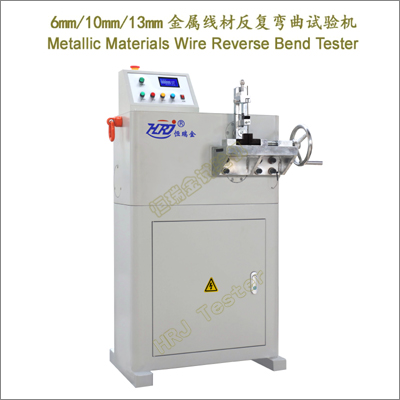

6mm/10mm/13mm金属线材反复弯曲试验机
Metallic Materials Wire Reverse Bend Tester
功能特点：
→0.3mm～13.0mm金属线材90°反复弯曲性能试验，测试金属制品塑性变形能力和连续弯曲的适应能力。
→反复弯曲试验是将试件一端固定，自由端沿规定半径的圆柱面作正反方向90°的弯曲试验，弯曲到规定的次数或到试件断裂为止。线材断裂的最后一次弯曲不计入弯曲次数。
→人体工程学设计，机宜人、人适机，符合人-机-环境系统，高效、健康、舒适、安全。
→WJJ系列线材反复弯曲试验机由荷载机架、触屏操控、传动控制、夹块拨杆、手轮等组成。
→高刚性、高稳定性、无振动冲击、流线型荷载机架，立式整体结构。
→电机驱动，蜗杆蜗轮传动，光电开关检测线材弯折信号，线材弯曲断裂自动停机计数。
→偏心轮30r/min，扇形齿轮左右转动30°，弯曲臂实现左右摆动90°，弯曲计数1次/s。
→涨紧机构对线材试件施加涨紧力矩，手轮夹紧、松开试样，方便、快速。
→全数字易操控的HRJ-Test金属材料线材反复弯曲试验操控系统/可定制英文版。多种标准方法（国标、国军标、英标、美标、德标、日标、意标、俄标、法标、澳标、欧标等/GB、GJB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR、IEC、GOST、CNS、APA)。
重要参数：
|
0.3mm～13.0mm金属线材反复弯曲试验机Metal Wire Repeated Bending Testing Machine |
|
产品规格 |
WJJ-6C |
WJJ-10C |
WJJ-13C |
|
1 |
线材公称直径 |
d0.3～d6.0mm |
d4.0～d10.0mm |
d4.0～d13.0mm |
|
2 |
计数器计数范围 |
0～9999次 |
|
3 |
反复弯曲速度 |
60次/min |
|
4 |
试样长度 |
150mm～200mm |
|
5 |
反复弯曲角度 |
90°±2° |
|
6 |
拨杆孔直径dg＆距离L |
dg2.0/15；dg 2.0/20；dg 2.5/20；dg2.5/25；dg3.5/25；dg 3.5/35；dg4.5/35；dg 4.5/50； |
dg4.5/50；
dg 7.0/50；dg9.0/100；
dg 11.0/100； |
dg4.5/50；dg 7.0/50；
dg 9.0/100；
dg 11.0/100；
dg 13.0/125； |
|
7 |
夹块/圆柱支辊半径
|
r1.25；r1.75；r2.5；r3.75；r5.0；r7.5；r10.0；r15.0； |
r20.0；r25.0； |
r20.0；r25.0；r30.0； |
|
8 |
机器功率 |
≈0.75kW |
≈1.1kW |
≈1.5kW |
|
9 |
电源电压 |
～380V±10%，50Hz（须可靠接地） |
|
10 |
机器尺寸（LWH） |
≈780x530x1200mm |
引用标准、文献文件：
GB/T238-2013金属材料线材反复弯曲试验方法；GB/T21839-2019预应力混凝土用钢材试验方法；GB/T235-2013金属材料薄板薄带反复弯曲试验；GB/T4909.5裸电线反复弯曲试验；YB/T4731-2019电工钢带片反复弯曲试验；GB/T21652-2017铜及铜合金线材；GB/T3195-2016铝及铝合金拉制圆线材；GB/T37329-2019电子围栏导体用铝合金线材；hrjtest；YS/T571-2009铍青铜圆形线材；GB/T20118-2017钢丝绳通用技术条件；GB/T5223-2014预应力混凝土用钢丝；GB/T5223.3-2017预应力混凝土用钢棒；TB/T2809-2017 电气化铁道用铜及铜合金接触线；TB/T3111-2017 电气化铁道用铜及铜合金绞线；hrjtest；GB/T24588-2019不锈弹簧钢丝；GB/T20119平衡用扁钢丝绳；GB/T8918重要用途钢丝绳；ISO 7801；ISO 15630-3；ISO 7799；IEC TR 63114:2018；ISO 2408；ISO 3154；ISO 6934-3；ISO 19203：2018；ISO 8458-2；ASTM A416M-2012a；ASTM E328-2013；BS 5896-2012；EN 10391；JIS G3536；JIS G3137；JIS Z2276-2012；AS NZS 4672.2；GB/T10120-2013；GB/T18983-2017；GB/T30828-2014；GB/T31304-2014；YB/T11；hrjtest；GB/T3428-2012；GB/T4240；GB/T15030；YB/T5343-2015；GB/T4357；YB/T4470-2015；YB/T5198-2015；YS/T814-2012；GB/T23606-2009；YS/T819-2012；YS/T862-2013；YS/T863-2013；YS/T865-2013；YS/T866-2013；YS/T867-2013；YS/T909-2013；YS/T911-2013；YS/T912-2013；YS/T921-2013；YS/T94-2007；YS/T960-2014；YS/T961-2014；YS/T962-2014；YS/T973-2014；YS/T974-2014；Z型H型T型非圆形线材反复弯曲试验机；7mm光面钢丝反复弯曲试验机；GB/T17101-2019 桥梁缆索用热镀锌或锌铝合金钢丝；5mm6mm铝合金钢丝反复弯曲试验机；4mm导体电线反复弯曲试验机；6mm铍青铜线材反复弯曲试验机；0.5mm薄板带材反复弯曲试验机；7mm绳索钢丝扭转弯曲试验机；3mm电工钢带片反复弯曲试验机；12.5mm高强度预应力钢材钢棒弯曲扭转试验机；7mm绞线接触线反复弯曲试验机；6mm10mm线材扭转缠绕试验机；3mm线材高速扭转试验机；12mm～30mm钢棒线材扭转试验机；10mm金属材料线材扭转卷绕试验机；5mm11mm复合材料芯棒扭转试验机；40mm三缸全自动钢筋弯曲试验机；光缆光纤接头盒连接器扭转弯曲疲劳试验机；65mm专用弯管试验机；250kN部件材料拉压弯疲劳试验机；5kN纸护角抗压弯曲试验机；2000kN电液伺服材料弯曲试验机；5kN接骨板骨螺钉弯曲疲劳试验机；1000N电缆夹旋转弯曲耐力试验机；50kN钢丝线材拉伸应力腐蚀松弛试验机；3mm金属材料线材双头扭转性能试验机；
Metallic materials-Wire-Reverse bend test；Test methods of steel for prestressing concrete；Metallic materials-Sheet and strip-Reverse bend test；Test methods for bare wires Bend test-Reverse bend test；Copper and copper alloy wire test；Aluminium and aluminium alloys drawn round wires；Aluminum alloy wire for the conductor of electric security fence；Copper-beryllium alloy round wire；Steel wire ropes for general purposes；Steel wire ropes for important purposes；Flat steel wire ropes for balance；Copper and Copper-Alloy Contact Wires for Electric Railway；Stranded Copper and Copper-Alloy Conductors for Electric Railway；Stainless steel spring wires；Metallic Materials Wire Wrapping Tester；Bare Wires Mandrel Winding Tester；Wire High Speed Torsion Tester；Metal Wire Torsion Winding Tester；Automatic Clamping Steel Bar Torsion Tester；Fiber Composite Core Bar Torsion Winding Tester；Fully Automatic Steel Bar Repeated Bending Tester；Electro Hydraulic Servo Materials Bending Tester；Metallic Bone Plates Fatigue Tester；Cable clamp Rotary Bending Endurance Tester；Steel Wires and Bars High Temperature Relaxation Tester；Metal Material Wire Two Position Torsion Tester；
