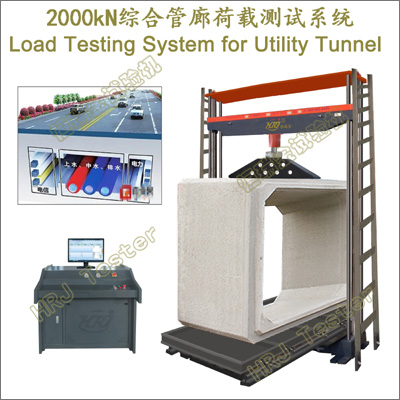

UT-LTS2000.2000kN综合管廊荷载测试系统
2000kN.Load Testing System for Utility Tunnel

重要功能:
→综合管廊、干线综合管廊、支线综合管廊、缆线管廊、预制拼装综合管廊结构等进行载荷力测试及研究。
→管廊荷载生产线试验。
→管廊荷载科研性试验。
→管廊结构静力试验、管廊恒定荷载试验、管廊持久荷载试验。
→管廊结构刚度检验,检测结构和材料的可靠性。
→管廊结构承载力试验,小于极限载荷的某一设定值。
→低周反复加载静力试验、结构抗震静力试验、伪静力试验、周期性抗震试验、结构恢复力特性试验。
→钢钢结构管廊、波纹管管廊、预制混凝土管廊、单舱管廊、双舱管廊、三舱管廊;
→U型沟、预制混凝土方涵、混凝土异型方涵;
→钢筋混凝土储水槽、输水箱涵、排水用箱涵、暗渠用混凝土箱涵、混凝土渗透管、三通方涵;
→雨水井、混凝土三通井、混凝土圆井、混凝土方形检查井、预制组合式钢筋混凝土检查井;
→预制混凝土挡土墙、平铺式生态护坡、阶梯式护坡、生态型护岸;
→城市地下综合管廊、城市道路、城市快速路、城市主干道、轨道交通、地下交通、地下商业开发、地下人防设施、城市地下综合体、城市核心区、中央商务区、地下空间高强度成片区、重要广场、主要道路交叉口;
→水利工程、给排水、雨水、污水、再生水、涵洞、暗渠及截洪渠、排水一次网等管廊工程;
→电力隧道、电力管道、天然气、热力、通信、电力等市政公用管线、地下管线、工业管线管廊;
→公路工程、铁路工程、空港工程、市政工程、公路铁路涵洞交叉路口、公路铁路横过道、道路与铁路或河流交叉处、过江隧道、山体修复;

重要特点
→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
→液压伺服自动加载。
→四立柱丝杠结构,驱动电机调整空间,可拆装式安全梯,精准平稳;
→高空间、大跨度、高刚性、高稳定性载荷测试机架;
→双控双向液压油缸,快速运行、快速试验、高频响应、快速返回;
→高精度测力传感器,线性宽,稳定性好,保证载荷的测力精度。
→电路板采用光电隔离设计,具有抗干扰能力强的特点。
→移动小车,采用电机驱动,用于试件检测时移入机架内,检测完毕快速移出,省时省力、快速高效。
→HRJ-Test伺服操控系统,实现等速率自动加载、恒试验力保持、循环加载卸荷。
→静音型油源泵站系统,自带冷却系统,保证油温不会升高,适于长期连续工作。
→创新的HRJ液压过滤净油技术:电动油泵循环过滤、避免伺服阀阻塞,液压油长期循环使用。
→自动、手动、定荷操作。
→全数字闭环、多通道、多功能、易操控的HRJ-Test测控软件;多种标准方法(国标、英标、美标、德标、澳标、日标、意标、俄标、欧标/GB、ISO、JIS、ASTM、DIN、BS、EN)。
→试验过程的自动控制、数据采集、处理、分析、存储及显示。
→载荷自动保持、应力、应变控制、循环控制及自编程控制等多种控制方式。
→控制模式智能设置,控制方式之间无冲击、平滑切换,加载、卸载平稳。
→过程再现和数据再分析、曲线放大、比较、遍历;曲线可自由放大和缩小;满度自调。
→操控软件,采用模块化、开放式编程、个性化设计,可自行调整。
→标准模块;权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→操作提示和向导功能。
→灵活的Excel或Word报告格式,可选择、指定、排序、单独、合并、多类型输出。
→网络数据库管理。
→试验结束自动返回,智能、高效、快捷。
→多重保护功能:油缸限位保护;液压系统过载溢流保护;试验力过载保护;过流、过压保护;试样破损安全保护;操作提示向导保护;试验结束自动保护等。

重要参数
→垂向荷载抗压试验力2000kN;
→试验力示值误差≤±1%;
→试验力测量范围2%~100%F.S;
→试验力分辨力1/±300000F.S(全程分辨力不变);
→加荷速率600N/s~60kN/s;计算机自动控制显示;
→球铰自平加载梁结构;
→垂直空间间距300~3000mm ;
→横向有效跨度间距≥3000mm;
→移动小车、轨道及承载板;

依据标准
→GB 50838-2015城市综合管廊工程技术规范Technical code for urban utility tunnel engineering;
→GB 50007建筑地基基础设计规范;
→GB 50009建筑结构荷载规范;
→GB 50010混凝土结构设计规范;
→GB 50013室外给水设计规范;
→GB 50014室外排水设计规范;
→GB 50017钢结构设计规范;
→GB 50202建筑地基基础施工质量验收规范;
→GB 50203砌体结构工程施工质量验收规范;
→GB 50204混凝土结构工程施工质量验收规范;
→GB 50205钢结构工程施工质量验收规范;
→GB 50208地下防水工程施工质量验收规范;
→GB 50268给水排水管道工程施工及验收规范;
→GB 50476混凝土结构耐久性设计规范;
→GB 50608纤维增强复合材料建设工程应用技术规范;
→GB 50666混凝土结构工程施工规范;
→GB/T700碳素结构钢;
→GB 1499.1钢筋混凝土用钢第1部分 热轧光圆钢筋;
→GB 1499.2钢筋混凝土用钢第2部分 热轧带肋钢筋;
→GB/T5224预应力混凝土用钢绞线;
→GB/T20065预应力混凝土用螺纹钢筋;
→GB/T26743结构工程用纤维增强复合材料筋;
→GB/T29047高密度聚乙烯外护管硬质聚氨酯泡沫塑料预制直埋保温管及管件;
→CJ/T129玻璃纤维增强塑料外护层聚氨酯泡沫塑料预制直埋保温管;
→JGJ1装配式混凝土结构技术规程;
→JGJ52普通混凝土用砂石质量及检验方法标准;

重要术语
综合管廊(“共同沟”或“共同管道”),就是地下城市管道综合走廊。即在城市地下建造一个隧道空间,将电力、通讯,燃气、供热、给排水等各种工程管线集于一体,设有专门的检修口、吊装口和监测系统,实施统一规划、统一设计、统一建设和管理,是保障城市运行的重要基础设施和“生命线”。
→综合管廊utility tunnel:建于城市地下用于容纳两类及以上城市工程管线的构筑物及附属设施。
→干线综合管廊trunk utility tunnel:用于容纳城市主干工程管线,采用独立分舱方式建设。
→支线综合管廊branch utility tunnel:用于容纳城市配给工程管线,采用单舱或双舱方式建设。
→缆线管廊cable trench:采用浅埋沟道方式,设有可开启盖板,用于容纳电力电缆和通信线缆的管廊。
→城市工程管线urban engineering pipeline:满足生产生活需要的给水、雨水、污水、再生水、天然气、热力、通信、电力等市政公用管线,不包含工业管线。
→通信线缆communication cable:用于传输信息数据电信号或光信号的各种导线的总称,包括通信光缆、通信电缆、智能弱电系统的信号传输线缆。
→现浇混凝土综合管廊结构cast-in-siteutility tunnel:采用现场整体浇筑混凝土的综合管廊。
→预制拼装综合管廊结构precast utility tunnel:在工厂分节段浇筑成型,现场采用拼装工艺施工成为整体的综合管廊。
→管线分支口junction for pipe or cable:综合管廊内部管线和外部直埋管线相衔接的部位。
→集水坑sump pit:用来收集综合管廊内部渗漏水或管道排空水等的构筑物。
→舱室compartment:由结构本体或防火墙分割的用于敷设管线的封闭空间。
