一．産品型號: WDW-D
二. 産品名稱: 微機控制電子萬能試驗機(大變形*門式結構)
本公司生産的微機控制電子萬能試驗機(大變形*門式結構)，主要用于各種大延伸率的非金屬材料進行拉伸性能指標的測試。精密的自動控制和數據采集系統，實現了數據采集和控制過程的全數字化調整。在試驗中，檢測材料的最大承載拉力、壓力、抗拉強度、抗壓強度、伸長變形、延伸率等技術指標。以上檢測參數在試驗結束後，由計算機根據試驗開始時設置的試驗參數條件自動計算，同時顯示相應的試驗結果，各檢測參數在試驗結束後既可查詢顯示，也可連接打印機進行打印輸出。
1、帶有遙控盒，可實現橫梁的快/慢升降調整，操作靈活、隨意切換。
2、具有試驗結束後返回初始位置的功能，智能、高效、快捷。
3、具有任意工作位置的限位保護功能及過載、過流保護功能，可靠、安全。
4、自建強大的試驗數據庫，試驗數據可隨時保存、查詢、調用
5、可實現恒速率力控制、恒速率應力控制、恒速率變形控制、恒速度應變控制、恒速率行程控制、負荷等速控制、伸長等速控制、位移等速控制低周循環控制及用戶自編程控制等多種控制方式。
6、可切換顯示多種試驗曲線：應力－應變曲線、力－變形曲線、力－位移曲線、力－時間曲線、變形－時間曲線、位移－時間曲線、力－應變曲線。試驗曲線局部放大，多曲線疊加比較。
增加附具 可完成其他材料的拉伸、壓縮、彎曲、扭轉等試驗檢測
試驗機設計、制造、檢驗依據下列標准相關條款
1）GB/T2611-2007《試驗機通用技術要求》
2）GB/T16491-2008《電子萬能材料試驗機》
3）JJF1103-2003《萬能試驗機計算機數據采集系統評定》
4）JJG139－1999《拉力、壓力和萬能試驗機的檢定規程》
5）GB/T 1040．1—2006《塑料拉伸性能測定第1部分：試驗方法總則》
6）GB/T528-1998硫化橡膠或熱塑性橡膠拉伸應力應變性能測定
7）GB18173.1-2006高分子防水材料
8）HG/T2579-2008普通液壓系統用O型橡膠密封圈材料
9）GB/T 14484-2008 塑料 承載強度的測定
10）GB/T18242-2008彈性體改型瀝青防水卷材
11）GB/T328.1~27-2007《建築防水卷材試驗方法》
12）GB/T 9341-2000 塑料彎曲性能試驗方法
13）GB/T 11997-2008 塑料 多用途試樣
三.試驗機的主要技術指標
|
試驗機型號 WDW- |
30 |
50 |
100 |
|
1 |
最大試驗力 |
30kN |
50kN |
100kN |
|
2 |
試驗機級別 |
0.5級 1級 |
|
3 |
負荷測量範圍 |
0.4%-100%FS（0.5級）/1%～100%FS（1級） |
|
4 |
示值相對誤差 |
±0.5%（0.5級）/±1.0%以內（1級） |
|
5 |
試驗力分辨力 |
1/±300000F.S（全程分辨力不變） |
|
6 |
變形測量範圍 |
0.2%-100% |
|
7 |
力控速率調節範圍 |
0.005%-5%FS/S |
|
8 |
力控速率控制精度 |
速率 <0.05%FS時，爲±1%設定值以內；
速率 ≥0.05%FS時，爲±0.5%設定值以內； |
|
9 |
變形速率調節範圍 |
0.005～5%FS/s； |
|
10 |
變形速率控制精度 |
速率＜0.05%FS/s時，爲設定值的±1%以內；
速率≥0.05%FS/s時，爲設定值的±0.5%以內； |
|
11 |
位移速率調節範圍 |
0.005～500mm/min； （最高速可到1000mm/min） |
|
12 |
位移速率控制精度 |
爲設定值的±0.2%以內； |
|
13 |
恒力、恒變形、恒位移控制範圍 |
0.5%-----100%FS |
|
14 |
恒力、恒變形、恒位移控制精度 |
設定值≥10%FS時，爲設定值的±0.5%以內
設定值＜10%FS時，爲設定值的±1%以內 |
|
15 |
有效試驗跨度 |
400mm （可以定做加寬） |
500mm |
|
16 |
橫梁移動行程 |
950mm |
1000mm |
|
17 |
大變形測量範圍 |
10-800mm |
|
18 |
電源電壓及功率（必須有可靠的接地措施） |
～220V±10% 50Hz |
|
19 |
機器功率 |
750w |
1500w |
|
20 |
主機外型尺寸(長寬高) |
755x520x1780mm |
850x555x1900mm |
|
21 |
機器重量 |
≈600kg（±10%） |
≈800kg（±10% |
四.試驗機的主要配置
|
名稱 |
內 容 |
備注 |
|
主 機 |
門式結構框架；
精密滾珠絲杠 |
1台
2套 |
|
驅動系統 |
交流伺服調速電機及驅動器、同步帶傳動 |
1套 |
|
控制系統 |
微機自動控制 |
1套 |
|
遙控盒 |
方便、快捷的控制橫梁移動 |
1只 |
|
負荷傳感器 |
（可選擇加挂多只傳感器*需另付費） |
1只 |
|
限位安全裝置 |
絲網印刷技術與光電技術相結合；光電限位開關 |
3只 |
|
大變形引伸計 |
10-1000mm |
1套 |
|
橡塑拉伸附具 |
夾持尺寸60x50mm 80x50mm 100x50mm 三種規格 選一 |
1付 |
|
壓縮附具 |
￠100mm |
1套 |
|
計算機 |
品牌微機 |
1台 |
|
隨機工具 |
|
1套 |
|
隨機技術資料 |
|
1套 |
|
試驗機軟件 |
|
1套 |
以下內容爲選配*另付費
|
打印機 |
惠普 A4 彩色噴墨 |
|
接縫剪切 |
執行標准 GB/T328.22-2007 |
|
接縫剝離 |
執行標准 GB/T328.21-2007 |
|
撕裂性能 |
執行標准 GB/T328.19-2007 |
|
抗折裝置 |
跨度10-300mm可調；壓頭￠2、3、5、10、20mm 選配或定制 |
|
拉伸園鉗口 |
￠4-9，9-14 ，14-20 mm； |
|
拉伸平鉗口 |
0-7，7-14 mm；14-20 mm |
|
其它類夾具 |
線材纏繞式夾具、對夾式夾具、M型杠杆式夾具、橡膠波紋夾具、家具表面覆料剝離夾具、90°剝離夾具、建築砂漿粘結力 等多種 |
部分軟件界面

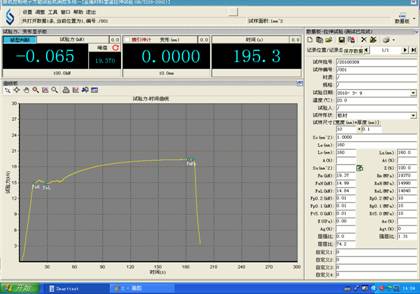

試驗數據

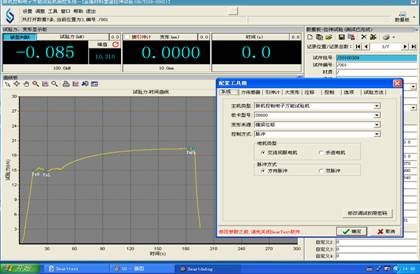

軟件配置

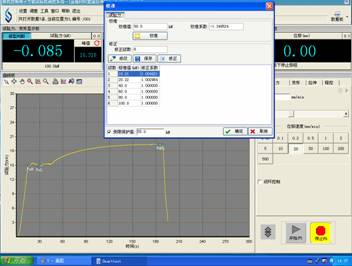

力值校准

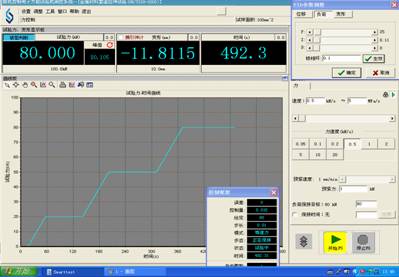

閉環控制

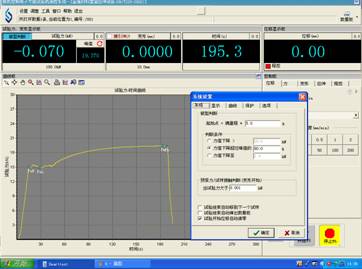

軟件設置

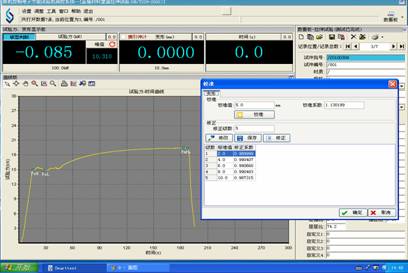

變形校准
|
